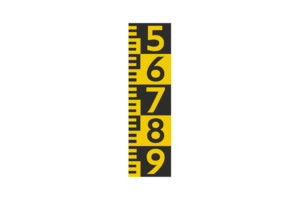

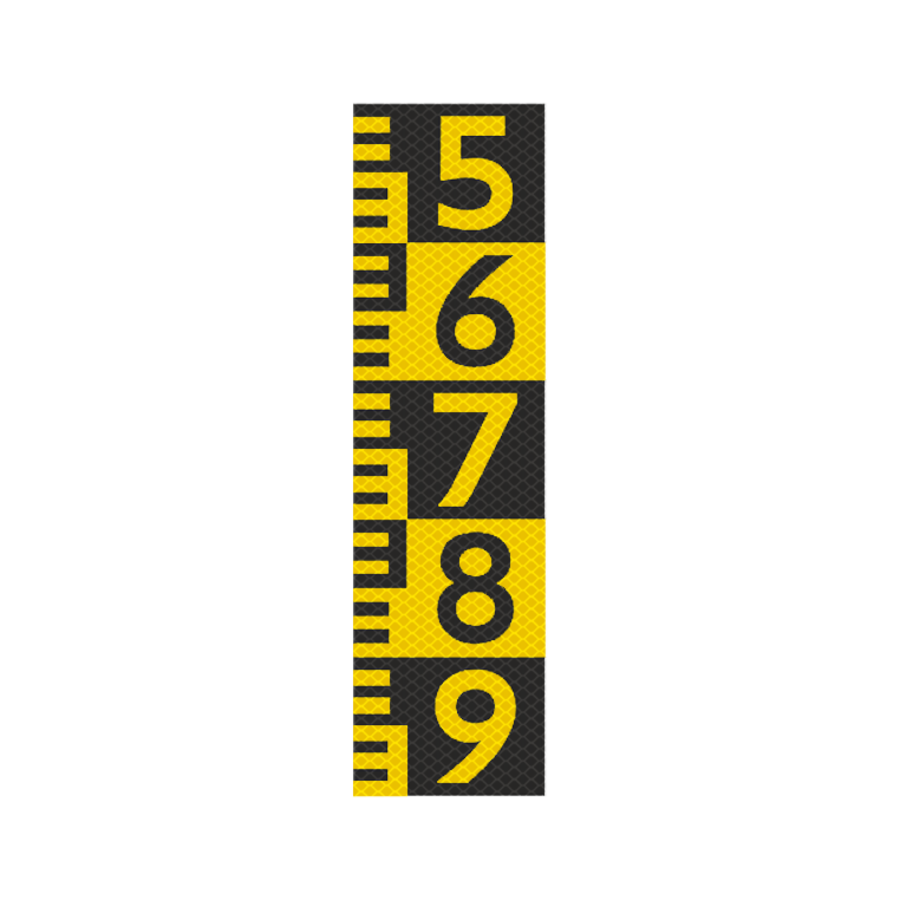

Scheepvaartbord G.5.1 Hoogteschaal

Scheepvaartbord G.5.1 Hoogteschaal
  • Officieel scheepvaartbord volgens BPR

  • Duurzame scheepvaartborden

  • Uitstekende nachtzichtbaarheid

  • Voorzien van CE-Markering

210,00
235,00
Excl. btw
254,10 Incl. btw
Levertijd 5-7 werkdagen

Scheepvaartbord BPR G.5.1 - Hoogteschaal

Een hoogteschaal met onderverdeling wordt toegepast wanneer een zekere nauwkeurigheid van aflezing mogelijk en vereist is. Een hoogteschaal plaatst men in principe aan de vanaf een naderend schip gezien stuurboordzijde van de doorvaartopening. De beschikbare doorvaarthoogte is het aantal meterblokken plus het aantal decimeterblokken boven de waterlijn.

Plaatsing van een hoogteschaal aan zowel de stuurboordszijde, als aan
de bakboordszijde van de doorvaartopening komt voor bij bruggen waar de doorvaart uit één wijde opening bestaat. Een hoogteschaal wordt toegepast in combinatie met referentietekens
in die gevallen, waarbij de aangegeven doorvaarthoogte niet correspondeert met de doorvaarthoogte nabij de pijlers. Bij bruggen waarvan de doorvaarthoogte aan stuurboordszijde verschilt van die aan bakboordszijde past men eveneens twee hoogteschalen toe. Bij bruggen met meer dan één doorvaartopening worden de hoogteschalen zodanig geplaatst, dat daarmede tevens de pijlers van de aanbevolen doorvaartopening zijn gemarkeerd.

Bij bruggen met een doorvaarthoogte van 3 meter of meer verdient het aanbeveling om een hoogteschaal zodanig uit te voeren dat tenminste twee meterblokken boven water zichtbaar blijven, teneinde de aflezing te vergemakkelijken.

Voor lage bruggen over kleine vaarwegen, dat wil zeggen lager dan 3 m, met een vrijwel constante waterstand, die in hoofdzaak van belang zijn voor de watersport of recreatievaart, is gebruik te maken van een hoog-teschaal waarvan de blokindelig alleen in decimeters is uitgevoerd en waarvan de breedte minder is dan van de andere typen hoogteschalen. Bij toepassing van deze schaal dient er een gedeelte met een minimale hoogte van 1,0 meter boven water zichtbaar te blijven. Bij bruggen waarvan de doorvaarthoogte minder is dan 2,0 meter worden geen hoogteaanduidingen toegepast.

Onze officiële scheepvaartborden worden geproduceerd van duurzaam aluminium en voorzien van een dubbel omgezette rand waardoor het scheepvaartbord word verstevigd. De dubbel omgezette rand word ook gebruikt voor de montage van het scheepvaartbord aan een flespaal, buispaal of lichtmast. Voor goed nachtzichtbaarheid voorzien we de scheepvaartborden van retroreflecterende folie klasse II of III. Onze scheepvaartborden zijn voorzien van CE-Markering

Het scheepvaartbord BPR G.5.1 is leverbaar is 1 afmeting t.w.:

- 1000 x 1000 mm

Het scheepvaartbord G.5.1 word uitgevoerd volgens de richtlijnen Verkeerstekens Scheepvaart (BPR), vastgesteld door het Ministerie van Verkeer en Waterstaat
